边疆各族儿女离首都北京更近了——滇藏铁路丽香段哈巴雪山隧道大变形攻坚记

来源:香格里拉网 作者:石显尧 鲁茸追玛 发布时间:2023-07-11 09:15:57

7月8日上午
迪庆高原传来好消息
千余名铁路参建人员经过9年的奋战

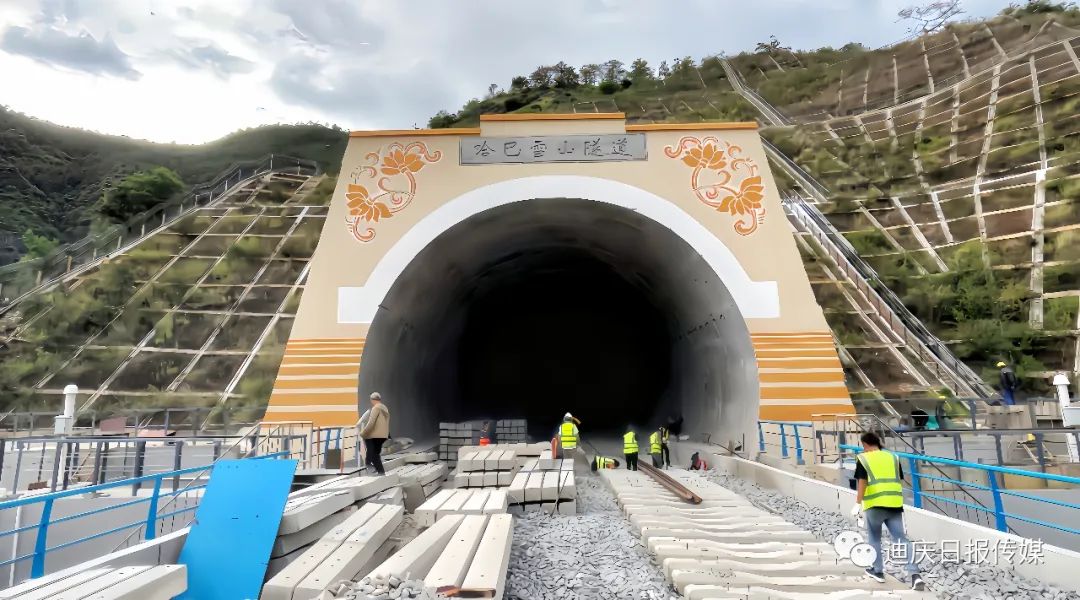

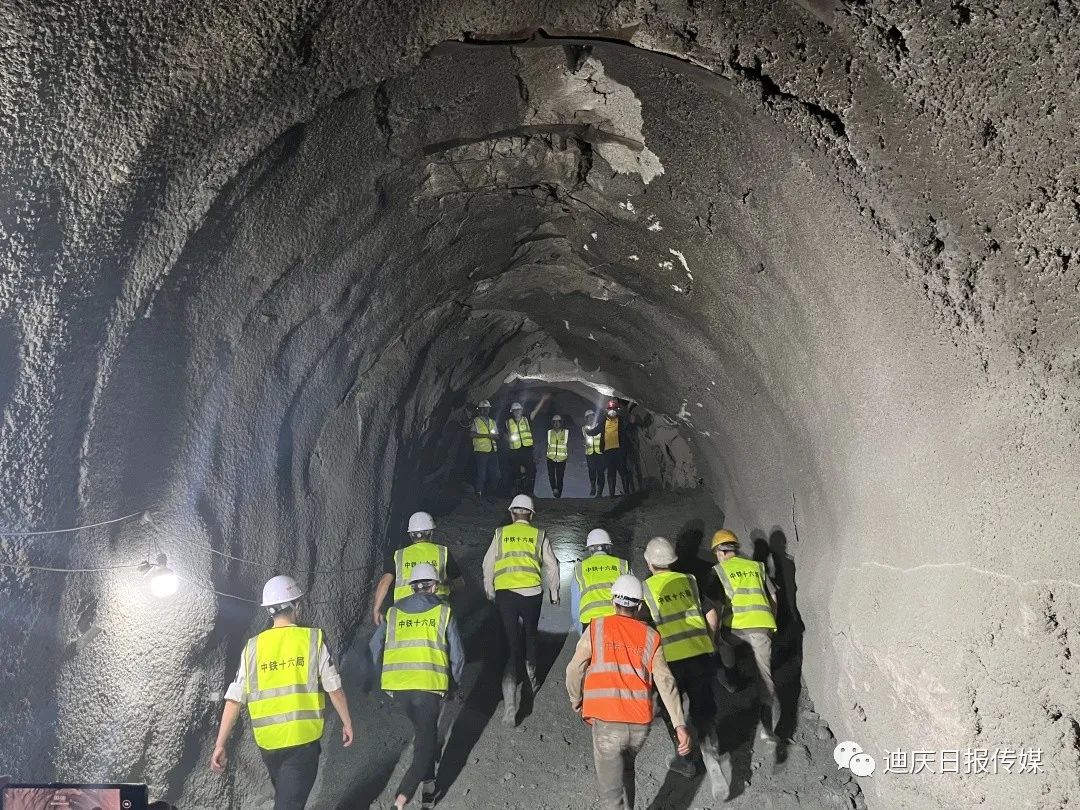

滇藏铁路丽香段哈巴雪山隧道全隧安全顺利贯通

为项目年内如期开通运营奠定了坚实基础


在现场,记者看到不少参建的技术人员、管理人员和施工人员相拥庆祝,流下激动的泪水。

这段全长不到10公里的隧道

动车开过只需要3分钟

但建设者从2014年动工起

接续奋斗了9个年头

在3000多个日夜里,面对一次次的涌流和变形,面对铁路隧道修建历史上从未遇到过的困难和问题……他们用时间和汗水、智慧和付出汇聚起中国铁建人的国家力量,挺起中国铁建人的国家脊梁,铸就 中国铁建人的国家精神,他们正是亿万建设者为全面建设社会主义现代化国家而团结奋斗的缩影!


路遇“拦路虎”

茶马古道,古已有之;滇藏铁路,诗与远方。

2014年底开工建设的滇藏铁路丽江至香格里拉段位于云南省西北部、青藏高原东南缘之横断山脉中段,项目全长139.7公里,设计速度140公里每小时。项目建成运营后,对完善滇西北地区铁路网、助推沿线经济社会高质量发展、促进民族团结和乡村振兴具有重要意义。

海拔高度5396米的哈巴雪山,因常年积雪、风光秀美、山势平缓、海拔适中而被登山爱好者誉为“人生的第一座雪山”。然而,谁能想到,在神奇美丽的雪山下,隐藏的是难以攻坚的涌流。

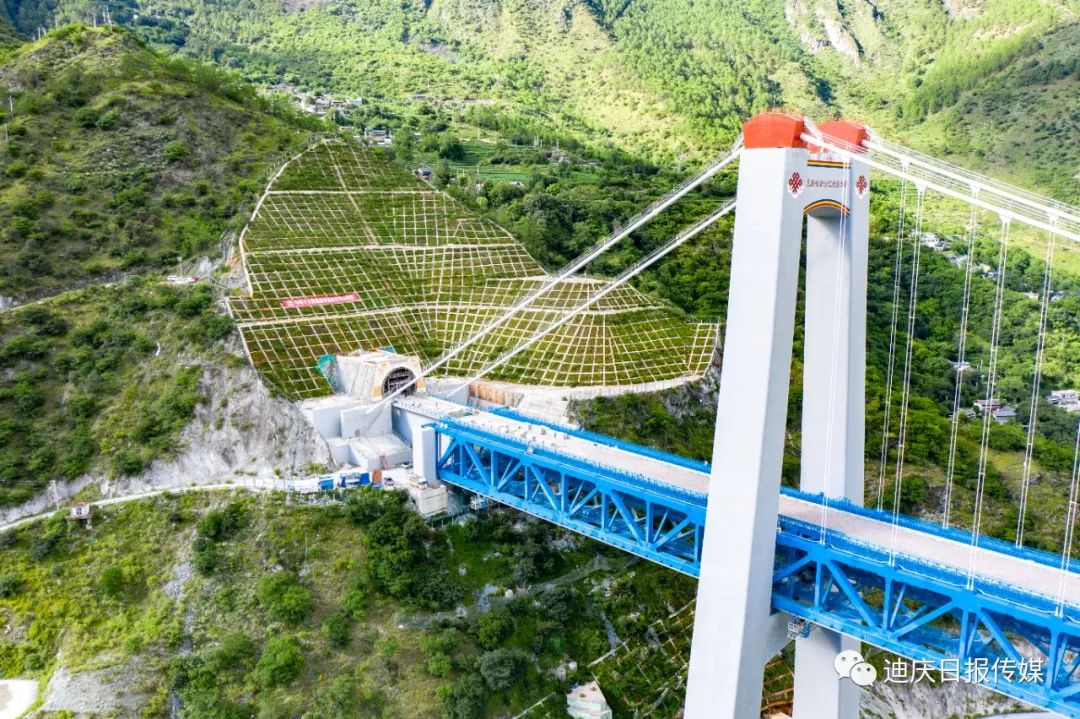

滇藏铁路丽香段哈巴雪山隧道位于云南省迪庆藏族自治州境内,全长9523米,隧道最大埋深1155米,为I级高风险隧道,是滇藏铁路丽香段全线重难点控制性工程。隧道地处青藏高原东南缘,横断山脉中段、深山峡谷地貌特征明显,受高地应力、板块构造挤压、断裂带活动影响,建设过程中岩溶、软岩大变形等地质问题极为突出。因此,哈巴雪山隧道被国内隧道及地下工程知名院士、专家誉为“国内最难,世界罕见”软岩极严重大变形隧道。

2018年,受高地应力大变形影响,哈巴雪山隧道工程推进异常艰难,现场人员士气低迷。田伟权作为中铁十六局三公司总经理临危受命,率领精兵强将挺进雪山峡谷。


虽然有充分的思想准备,但一到施工现场,复杂的地质却超乎田伟权的想象,他感慨地说:“我参加工作30多年,哈巴雪山隧道完全超越了我对隧道施工的认知,哈巴雪山隧道变形速率之高,变形持续时间之长,变形损毁之大,在目前建设的国内隧道中没有之一,只有之最。隧道单点最大变形量达到5.2米,设计11.67米的正洞宽在开挖后的20天,变形剩余宽度不足3米。”

2021年4月23日,哈巴雪山隧道再次发生溜塌险情。正驻守在隧道进口的中铁十六局滇藏铁路丽香段项目经理部副经理刘振伟,在接报的第一时间指挥施工作业人员安全撤退,并组织技术人员深入现场勘查。


刘振伟告诉记者,溜塌、变形、挤压掉块都是家常便饭,截至目前,大大小小的坍塌累计发生200多起。对于他们来说,这个隧道面临的最大挑战是高地应力引起的大变形。

按照哈巴雪山隧道最初的设计方案,全隧安排3个辅助导洞进行开挖,后因施工艰难,先后将与正洞连接的横通道增加到12个,最多的时候有1200多人在昼夜施工。几年来,参加隧道建设的技术人员、管理人员和施工人员几乎每天都是在处理各类突发情况中艰难地向前掘进。

北京交通大学驻现场专家赵金鹏博士说:“哈巴雪山隧道掘进遇到的围岩主要属于变质后的片理化玄武岩,片理化非常严重,而且属于极度破碎化。开挖后的两到三个小时,基本上风化成土,800米埋深处实测地应力高达29.44兆帕,初支与二衬的接触压力达到2兆帕以上,相当于1平方米承受的压力接近3000吨,超过支护承载能力设计值的5倍,这就综合导致了哈巴雪山隧道产生了极严重的大变形。”

受高地应力作用,隧道每天都在上演“瘦身术”, 开挖好的隧道,每天都在以肉眼可见的收敛速度在变形。现场工区经理王涛说:“有时刚刚打钻出来的炮孔,还没来得及往里填充炸药,就在山体挤压的变形中消失,不得不重新再打钻。”

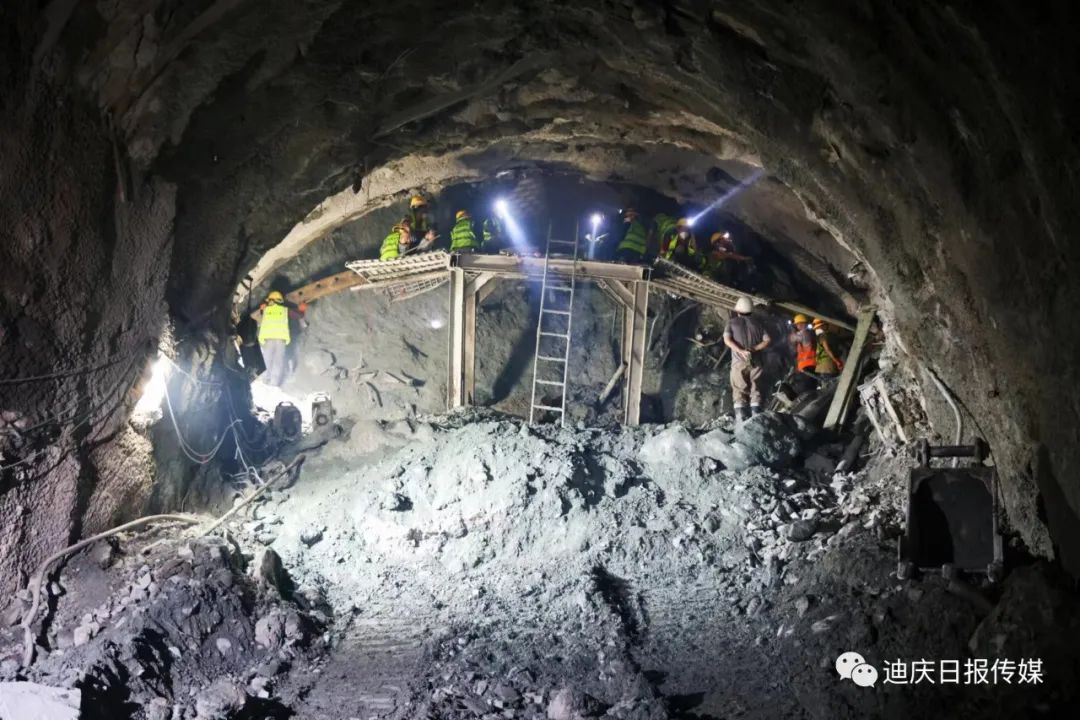

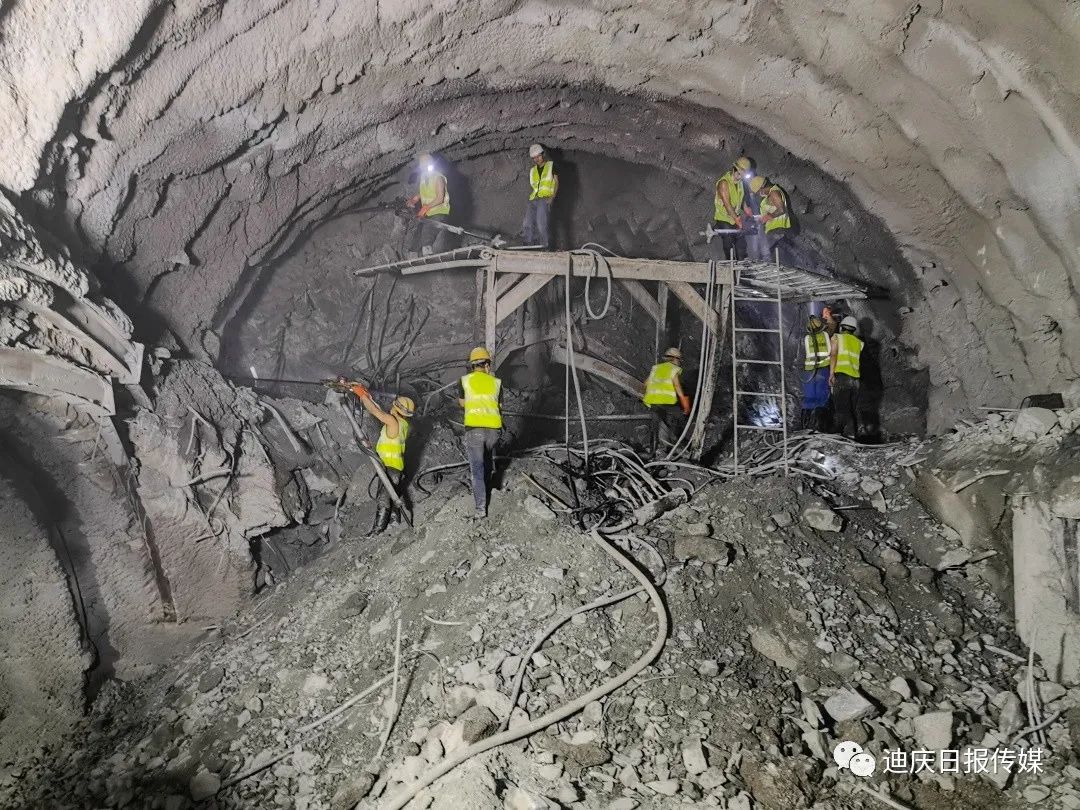

面对围岩大变形情况仍然十分严重的问题,工人们不得不一直和山体挤压导致的隧道变形抢时间,不仅要在完成开挖后的第一时间迅速做好支护,还要不断地对收敛变形的山体进行重新开挖。

创造历史 填补空白

2021年11月27日,哈巴雪山隧道终于迎来全隧平行导洞的贯通。正当大家以为胜利在望时,现场又出现了新情况。


当全隧掘进仅剩最后的360米时,围岩应力剧增,溜塌、隧道变形比以往都要严重,面对几年来遭遇的最大“拦路虎”,谁也没有想到还会面临最后的重重挑战,对于建设者而言,正如哈巴雪山登山者一样,也将面临人生“第一座”。

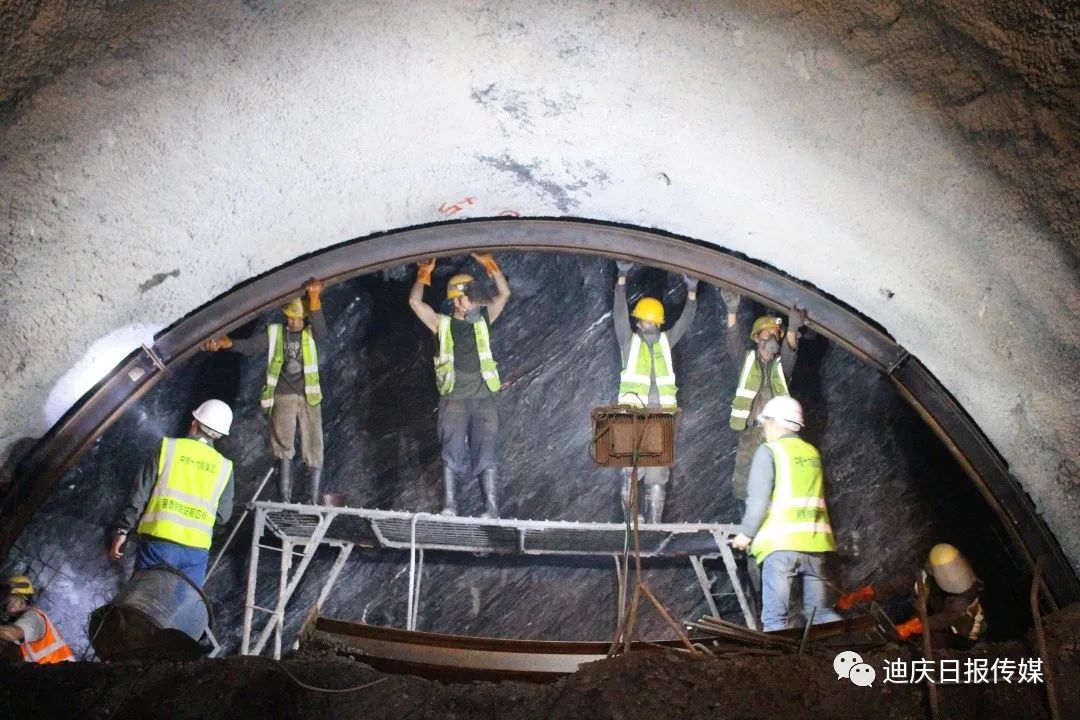

面对施工如此复杂的隧道 ,2022年4月13日,国铁集团、滇西铁路建设指挥部积极总结探讨施工经验,再次邀请院士、专家深入隧道“把脉 问诊”,对施工方案进行研讨,确定了在原来采用加强拱架刚度、自进式长锚杆、双层支护和贯通平导释放应力等一系列措施的基础上,进行“先 放后抗、放抗结合”的施工思路,采用超前中导洞贯通释放地应力方案,为隧道掘进打了一剂“强 心针”。


中铁十六局滇藏铁路丽香段项目经理部总工程师林克说:“常规隧道,平导和正洞围岩地质相差不大,平导贯通后对正洞的开挖帮助较大。哈巴雪山隧道平导和正洞平行距离只有40 米,但围岩相差却非常大,我们采用的是快挖快支快封闭的方式,同时边墙采用小导管注浆加固改良围岩,普通隧道一般采用一层初期支护,哈巴雪山隧道采用的是三层支护。”

为了贯通最后的360米,哈巴雪山隧道参建方驻守现场,抽调力量,24小时轮班进洞值守,并坚持每日召开施工例会,点对点研究措施。随着项目的不断推进,参建方仅在开挖、支护等方面就总结梳理出44条预防和改进措施。

就一般的隧道而言,开挖后只需要一层支护,但哈巴雪山隧道则一层不行就上两层,两层不行再上第三层。为防止山体挤压变形后掉落的石块伤到工人,施工人员除了做支护外,还多了一道工序,就是要不断在开挖好的隧道顶部悬挂防护网。

在隧道底部加上密集的锚杆,也是在一次次处理高地应力导致的大变形中总结出来的有效方法。随着变形越来越大,快挖快支的施工方式虽然缓解了岩体变形,但需要释放的地应力全部集中到了地面,导致隆起变形,建设者们再次调整方案,一方面减缓支护时间,让岩体地应力有所释放。另一方面在底部加上密集锚杆,尽量控制变形。


2022年7月27日,哈巴雪山隧道终于实现主洞中导洞贯通。一直坚守一线的中铁十六局三公司副总经理助理、安全总监卫鹏激动得流下眼泪,他说:“整个隧道就是我们的一个作品,我们就像对待自己的孩子一样,为它坚持、为它守护、为它奉献,现如今中导洞终于贯通,离胜利更近了一步!”

极高地应力下的软岩大变形,不仅在我国隧道建设中极为罕见,在全世界也属罕见。哈巴雪山隧道建设团队解决了在极高地应力影响下的极严重软岩大变形罕见的难题和挑战,项目建设形成了一套大变形控制技术措施,先后获得17项国家实用新型发明专利和多项省级施工工法,不仅为我国高原铁路建设积累了宝贵经验,更填补了我国隧道施工领域的多项技术空白。

千万坚守与奉献汇聚最美篇章


9523米的哈巴雪山隧道,将来火车通过仅需3分钟,建设者却一干就是3000多个日夜。

在雪山“肚里”的这一场较量中,在恶劣的地质条件下,每一米的推进几乎都有惊心动魄的经历;每一分钟都是工程进度和施工安全之间的权衡,但来自五湖四海的建设者越是艰险越向前,坚持、坚守、奉献!9年多时光,多少人在这里经历了人生第一次,多少人从一名铁建人的新生成长为技术骨干,又有多少人自项目完工即将离开岗位退休回家!

“来这里的时候,我孩子上三年级,现在已经初二了。”中铁十六局滇藏铁路丽香段项目经理部党工委书记霍二伦谈及家人,深感愧疚。“2017年上工地时,谁也想不到这个隧道要修这么长时间。孩子问我说爸爸你是不是在云南有个家?我说我在云南是为了祖国的建设,为了铁路的建设,也为了让更多的人能够早日回家。现在隧道修通了,我答应孩子这个暑假一定回家好好陪他。”


和霍二伦情况不同,甘建斌和妻子张玉艳都在哈巴雪山隧道项目中就职,夫妻俩已经3年多没有回过家了。他们虽然同在一个项目部,但每月也只能见面一两次,遇到突发状况,甚至还会失去联系,每天过着提心吊胆的生活。采访时,张玉艳含着眼泪说:“大女儿经常打电话说她跟别人不一样,我说为什么不一样,她说她是留守儿童。这些年最对不起的就是老人和孩子,确实亏欠他们太多了。”现在,他们夫妇最大的心愿就是尽快回甘肃老家陪陪家人,希望将来带着家人一起来见证滇藏铁路丽香段的开通,享受一下自己作为铁建人艰苦奋斗的成果,看看香格里拉最美丽的风景。

一直坚守哈巴雪山隧道9年多的中铁十六局滇藏铁路丽香段项目经理部副总工程师、实验室主任李德成本该2022年底就退休了,但他坚定地说:“我会继续传承发扬‘逢山凿路遇水搭桥’的铁道兵精神,坚守到项目完成才撤出隧道。”

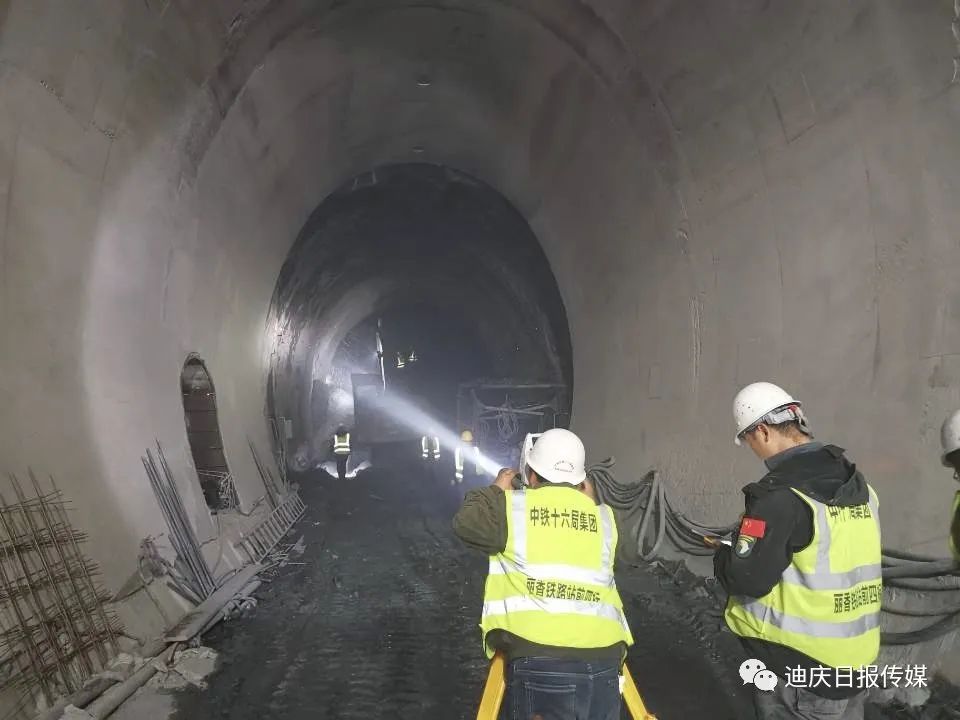

而在哈巴雪山隧道艰难的掘进中,一批优秀的技术管理人才也在攻坚克难中不断成长。作为一名“00后”的年轻人,中铁十六局滇藏铁路丽香段项目经理部工区测量队负责人梁超均从实习开始就来到哈巴雪山隧道,经过修建哈巴雪山隧道多年的磨炼,让他从一名“小白”成长为单位的技术骨干。

去年才大学毕业新入行的中铁十六局集团滇藏铁路丽香段项目经理部学员李晓曼说:“我刚刚参加工作就遇到这样一个世界级项目,对自己挑战也是挺大的,但作为年轻人,我从项目中学到很多书本以外的知识,也正因为这样一段经历,让我的人生起步就收获很多,我一定会坚持下去。青春逢盛世,拼搏正当时。相信,一代人有一代人的担当,一代人有一代人的使命,我们这一代人就应该立足岗位,努力练就硬脊梁铁肩膀真本事,为全面建成社会主义现代化强国而努力奋斗,在民族复兴的火热实践中答好时代之问、青春之问。”

7月8日,哈巴雪山隧道全隧安全顺利贯通的消息通过媒体发布后,迪庆州各族群众纷纷点赞转发,不少群众在媒体后台留言,对建设者的辛劳付出表示感谢,同时大家也期望项目早日投入运营,可以从香格里拉坐上动车去首都北京。迪庆州交通运输和文化旅游等相关部门接报后,第一时间作出响应,开始积极筹备动车开通运营相关事宜,为动车时代的来临做好相关工作。


日日精进、久久为功、天堑变通途,这是滇藏铁路建设者书写的美丽篇章,这也是全面建设社会主义现代化国家宏伟蓝图的一个缩影。

我们为这样的追梦人点赞
为这样的中国工程叫好
 为这个伟大的时代喝彩!
